ICP电感耦合等离子体发射光谱仪

电感耦合等离子体原子发射光谱法测定硫化物矿石中的铜铅锌

发布日期:2024-06-28  点击次数:

电感耦合等离子体原子发射光谱法是一种灵敏度高、精密度好、线性范围宽,且可进行多元素、多谱线同时测定的分析方法,使用领域越来越广,在水质分析、金属合金分析、药物分析、食品分析、地质矿山等各个行业发挥越来越重要的作用。一般大多矿石中元素含量采用火焰原子吸收光谱法测定,用原子吸收光谱法测定铜、铅、锌,已经有了相应的国家标准。但原子吸收光谱法只能进行单元素逐一分析,操作繁琐所以法作为地质样品中多元素同时分析的重要技术,在各种矿石分析中得到了广泛应用,已经建立了许多矿石的分析方法,很多分析方法都能准确测定出元素含量,但分析流程复杂。也有文献报道直接用王水水浴加热溶解矿石,但水浴加热溶解时间过长,而且不适合大批量样品同时测 定。为了适应矿山简单快速分析测试的要求,更简单准确地测定出硫化物矿石中某些元素含量,综合几种方法,探讨直接加入盐酸和硝酸在电热板上直接加热溶样,用法同时测定硫化物矿石中 铜、铅、锌三种元素含量,方法简单,流程短,适用于大批量样品同时分析,对溶样方法的准确度和精密度进行评估,通常采用多个标准物质测量结果的相对标准偏差以及相同标准物质多次重复测定结果的标准偏差进行评估。本文主要采用不同标准物质测定结果进行方法精密度和准确度评估,结果符合地质调查的要求。

1实验部分

1.1仪器

电感耦合等离子体原子发射光谱仪(上海美析仪器有限公司)。

1.2主要试剂

盐酸、硝酸均为优级纯,所有实验用水为二次去离子水。 铜、铅、锌单元素标准储备溶液(1000μ/mL)。

混合标准系列溶液:分别移取50.00mL标准储备溶液到三个100 mL容量瓶中,分别用硝酸(1+19)定容,摇匀,配制成浓度为500μg/mL的各元素的标准溶液。然后分别从三瓶标准溶液中各取20.00 mL标准溶液于同一个100 mL容量瓶中,用硝酸(1+19)定容,配制成浓度为100μ/ mL混合标准溶液。依次逐级稀释分别配制成铜、铅、锌浓度为0.0111050μ/ mL的混合标准溶液,介质都是HNO31+19)。

1.3仪器分析条件

ICP-AES仪器的工作条件为:射频功率1300W,进样量1.5mL/min,雾化器压力0.8MPa,积分时间15s,辅助气流量0.2L/min,等离子气流量15L/min,载气流量0.8L/min,读数延迟30s,观测方式为轴向观测。

1.4分析步骤

称取0.10.5g(精确至0.0001g)试样置于150 mL玻璃烧杯中,用少量水润湿,加入20 mL盐酸放在电热板上加热煮沸,再加入10 mL硝酸继续 加热蒸至剩余35 mL,取下冷却,用少量水洗涤杯壁,再加入10 mL硝酸(1+1),再放到电热板上加热溶解可溶性盐类,最后取下冷却后定容在100mL比色管中,稀释至刻度后摇匀,静置,待测。

2. 结果与讨论

2.1样品的前处理

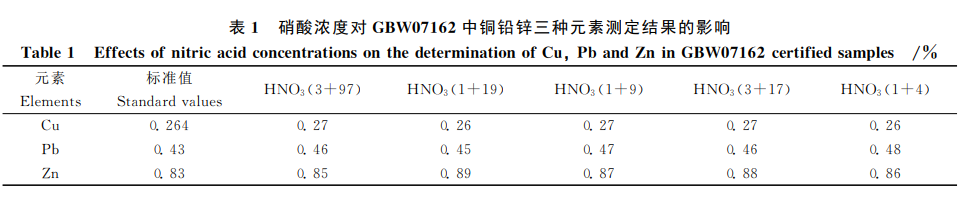

ICP-AES分析方法的准确性很大程度上取决于样品与标准溶液的匹配程度,所以样品称样量最好控制在合理范围内,本实验主要是盐酸和硝酸环境下溶解样品,因为硫化物矿石较易溶于王水,不加氢氟酸,矿石中的造岩元素和硅酸盐相元素不能溶解,所以本实验方法只适合某些特定元素的测量。本实验最后用硝酸定容,所以主要是溶液中NO3- 对结果的影响,在相同条件下改变硝酸浓度测定GBW07162标准物质中各元素的含量,结果如表1所示。

由表1可以看出硝酸浓度在上述范围内变化对三种元素测定结果影响不明显。为保证样品中元素的完全溶解和仪器本身对酸度的要求,实验选择硝酸(1+19)为溶液的测定介质。


2.2谱线选择与共存元素的干扰

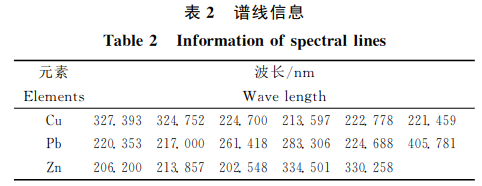

含硫矿石中成分复杂,硫在溶解样品时大部分已经除去,对测定干扰不大。对于测定铜、铅、锌三 种元素含量,谱线选择很重要。铜、铅、锌都拥有较多的光谱谱线,由于谱线自身强度不同,元素之间存在一定的干扰,表2列出了三种元素的光谱谱线。

实验在未知样品元素含量情况下暂时选定高灵敏度的谱线作为测定谱线,对测出的谱线进行校正选择,要以谱线灵敏度高、干扰少和无重叠为原则选择合适的谱线。通过被测元素光谱线的图形,观察干扰及背景影响情况,选择曲线光滑,信噪比高,附近干扰峰少的分析线。从谱线干扰与强度比较选择铜分析谱线327.393nm,铅分析谱线选择220.353nm,锌分析谱线选择206.200nm。实验表明选择这样的谱线可以避免铁、硅、铝、钙等元素的干扰。当遇到铜精矿、铅精矿或者锌精矿时根据实际需要可以适当地选择次灵敏度的谱线。

在选定的谱线下对样品进行测试,对测出的谱图进行分析,看出对Cu元素产生干扰的元素是Nb(327.389nm)、Ce(327411nm)和 Mo(327420nm),这三种干扰元素在矿石中含量极低,对Cu元素结果不会有明显干扰;对Pb元素产生干扰的元素是Fe(220346nm)、Nb(220363nm)、Sb(220366nm),其 中 Nb和Sb含量低,对Pb测定结果影响不大,而对于Fe(220346nm)在这个谱线下,强度不高,影响不大;对Zn元素产生干扰的元素是 W(206205nm)、 Nb(206197nm)、Ta(206191nm)、Os(206216nm), 虽然这些元素存在干扰,但在矿石中这些干扰元素含量非常低,不会造成测定结果的明显波动,所以可以忽略这些元素的干扰。

2.3光谱与非光谱干扰

电感耦合等离子体发射光谱法测定样品时主要干扰是光谱干扰与非光谱干扰,非光谱干扰主要是物理干扰,因表面张力、黏度、酸度和溶液浓度影响样品的提升和雾化,采用基体匹配消除干扰。在灵敏度允许的前提下,尽可能将样品溶液稀释,降低选择性溶剂浓度以消除或减少基体效应的影响。配制的标准溶液酸度、试剂与样品尽量保持一致。对于光谱干扰,首先选择合适的分析谱线是简单消除光谱干扰的方法。用选择的元素谱线,在仪器的条件下对标准系列进行测定,以元素浓度为横坐标,以发射强度为纵坐标,绘制标准曲线。通过连续测定10次标准空白,按3倍标准偏差计算仪器检出限,结果如表3

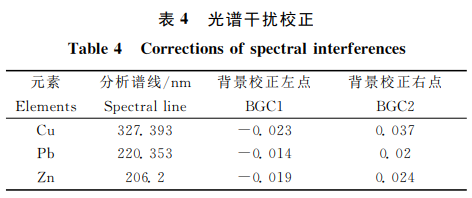

实验采用三点确定峰宽,拉正峰位,光谱干扰采 用两点校正法消除,光谱干扰校正见表4。

2.4方法的准确度与精密度

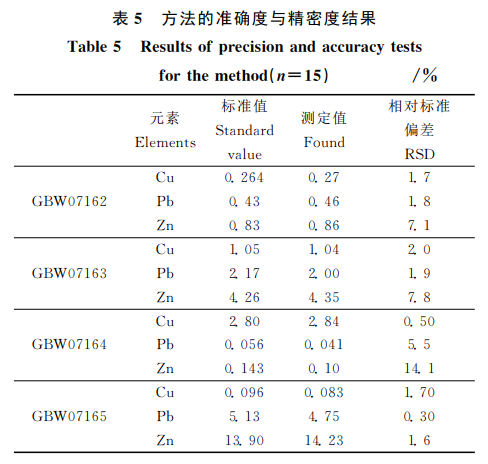

在同一实验室用同样的分解方法,分别溶解 GBW07162(多金属贫矿石)、GBW07163(多金属矿石)、GBW07164(富铜-银矿石)、GBW07165(富铅锌矿石)样品,分别用ICP-AES法测定15次,测定结果如表5所示。

从结果看对同一样品平行测定15次,Cu、Pb、 Zn三种元素测定结果的相对标准偏差大部分小于10%,但是有个别元素测定结果相对标准偏差较高,与样品的元素含量和标准系列浓度有关,所以配制标准系列浓度一定要准确,而且测定样品元素含量最好在标准系列的范围之内。如果某些矿石中元素含量很高或很低,受干扰元素影响较大,测定的元素浓度不在较好线性范围内,测定出的结果偏高或偏低,或者测不出来,在处理这样的样品时可以适当地加大或降低称样量再或者对原液进行合理稀释,这样会大大提高结果的准确度。

3.结语

实验方法的优点在于操作简单,流程短,避免使用强腐蚀性酸,减少对分析人员身体伤害,利用本实验方法对GBW07162(多金属贫矿石)和GBW07163(多金属矿石)等一系列国家一级标准物质进行精密度和准确度测试,效果理想。证明盐酸与硝酸混合酸能有效地分解一般的含硫矿石,耗费时间短,测定的Cu、Pb、Zn三种元素的结果基本 都在标准值范围内,能够满足地质分析的需要。含量较高的铜、锌的单矿物或精矿中的主量元素可以适当地稀释测定,该方法不适合含铅很高的方铅矿,易生成 PbSO4使铅结果偏低,因为溶液中S元素不可能完全去除。测定含铁很高的矿石时,要做好基体匹配,配制标准溶液中加入一定浓度的铁元素,测定时注意由于矿石中不加氢氟酸,所以会有一些沉淀不能完全溶解,所以定容后的待测液需较长时间静置澄清,防止雾化器堵塞。

方法来源:[1]宋召霞,高云,张志刚.电感耦合等离子体原子发射光谱(ICP-AES)法测定硫化物矿石中的铜铅锌[J].中国无机分析化学,2017,7(01):35-38.
